Das HD 4 Combo V2 ist ein handliches Messgerät und bestens für eine schnelle und genaue Satellitensuche geeignet.

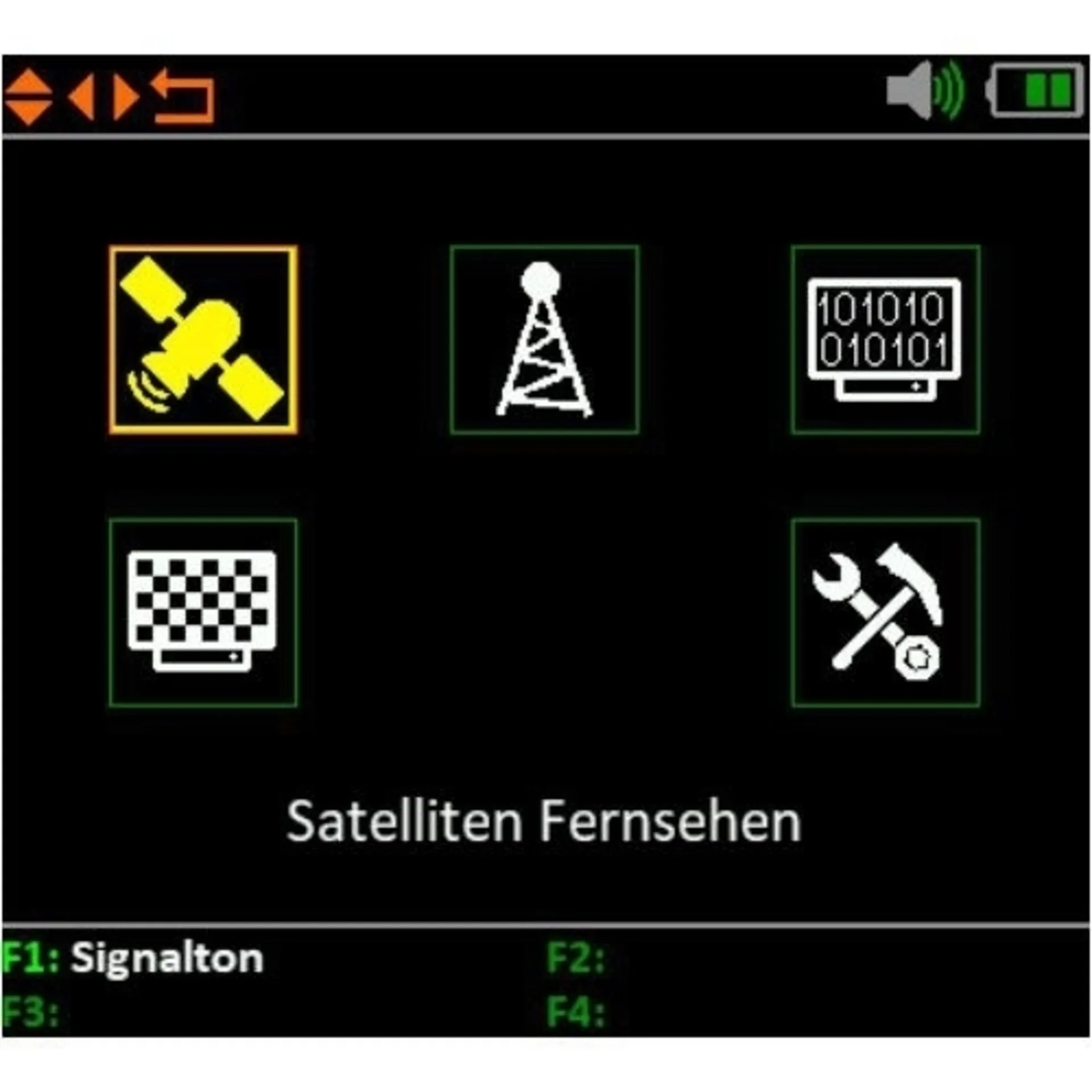

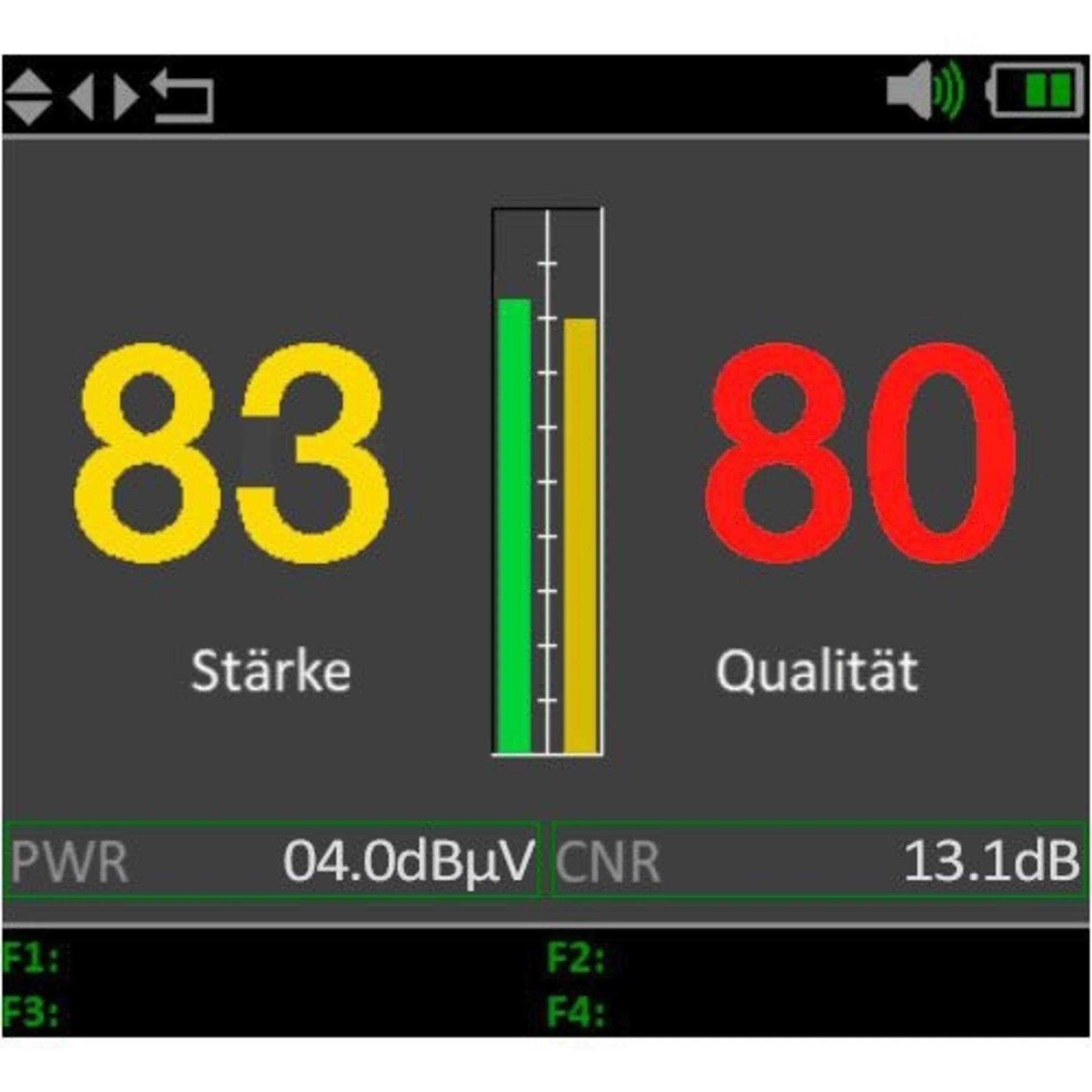

Möglich ist die Messung von DVB-S/-S2, DVB-T/-T2 und DVB-C/-C2-Signalen. Das eingebaute LCD Display bietet eine Bildschirmdiagonale von 2,7 Zoll (6,9 cm). Die Bedienung ist mit der übersichtlichen und klar strukturierten Bildschirmoberfläche ein Kinderspiel. In der Live-Messung werden alle wichtigen Informationen angezeigt und bei Bedarf kann der Signalpegel und die -qualität vergrößert dargestellt werden.

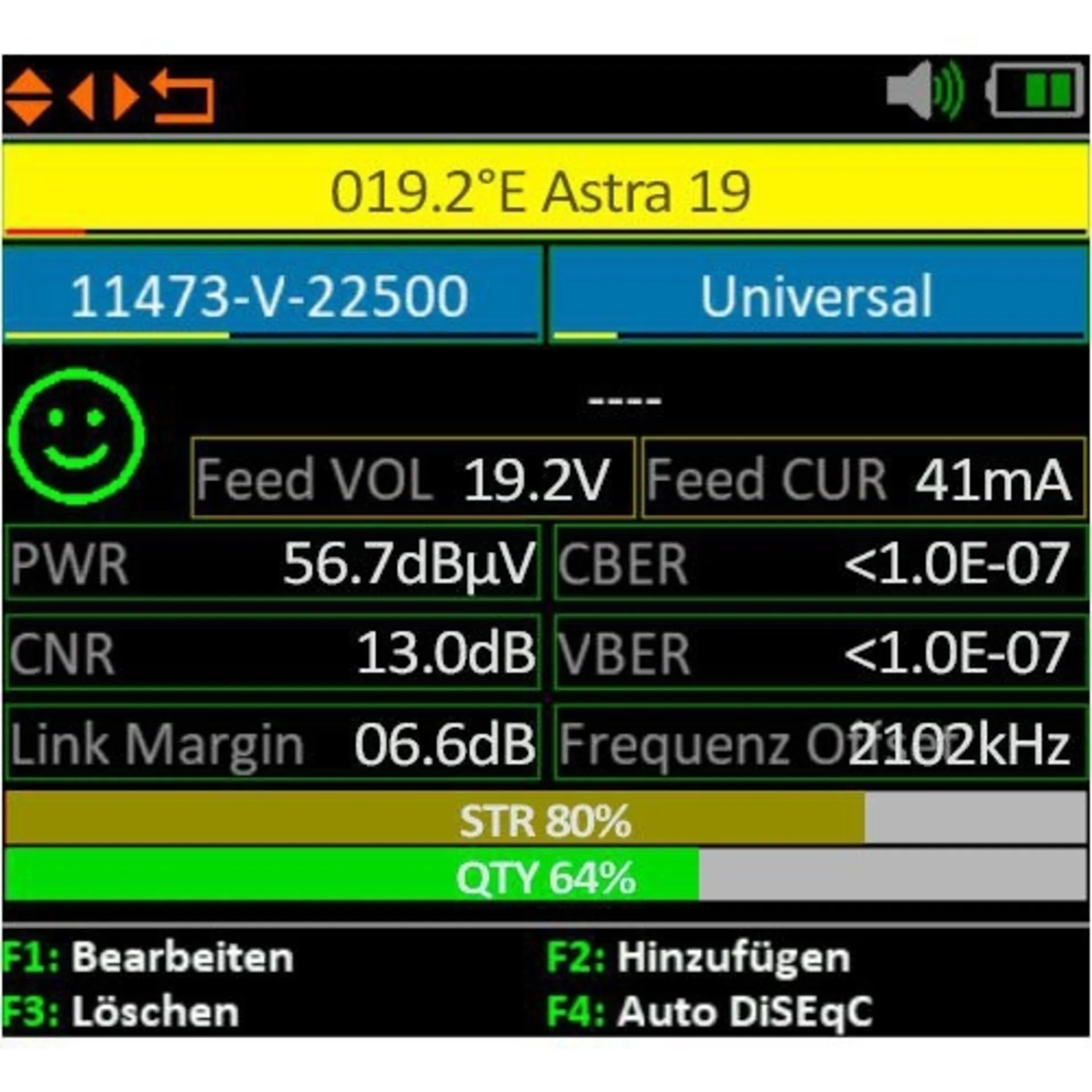

Das Satmessgerät HD 4 Combo V2 misst alle Empfangssignale (Satellit, Kabel, Terrestrisch) und verfügt über ein Echtzeit-Spektrum zur Fehleranalyse. Weiterhin Messung der Schaltspannung und 22 KHz-Befehle, DiSEqC-Messung und Kontrolle der Schaltbefehle.

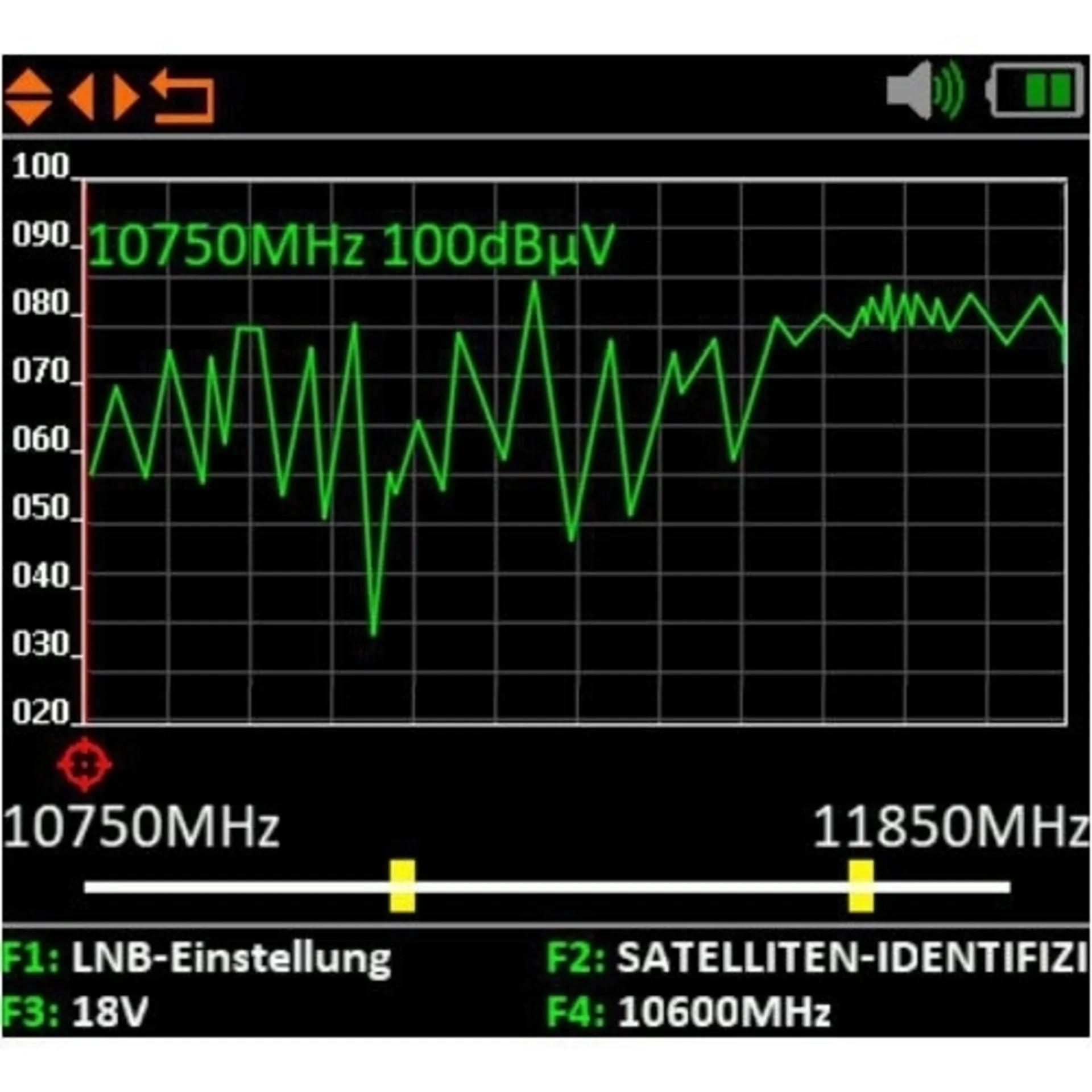

Um das Signal der Sat-Anlage zu beurteilen und evtl. Empfangsfehler zu analysieren, nutzen Sie die in nahezu Echtzeit laufende Spektrumanalyse. Durch die ständig aktualisierte Darstellung des Diagramms wird bei Bewegung des Spiegels das Spektrum sofort verändert.

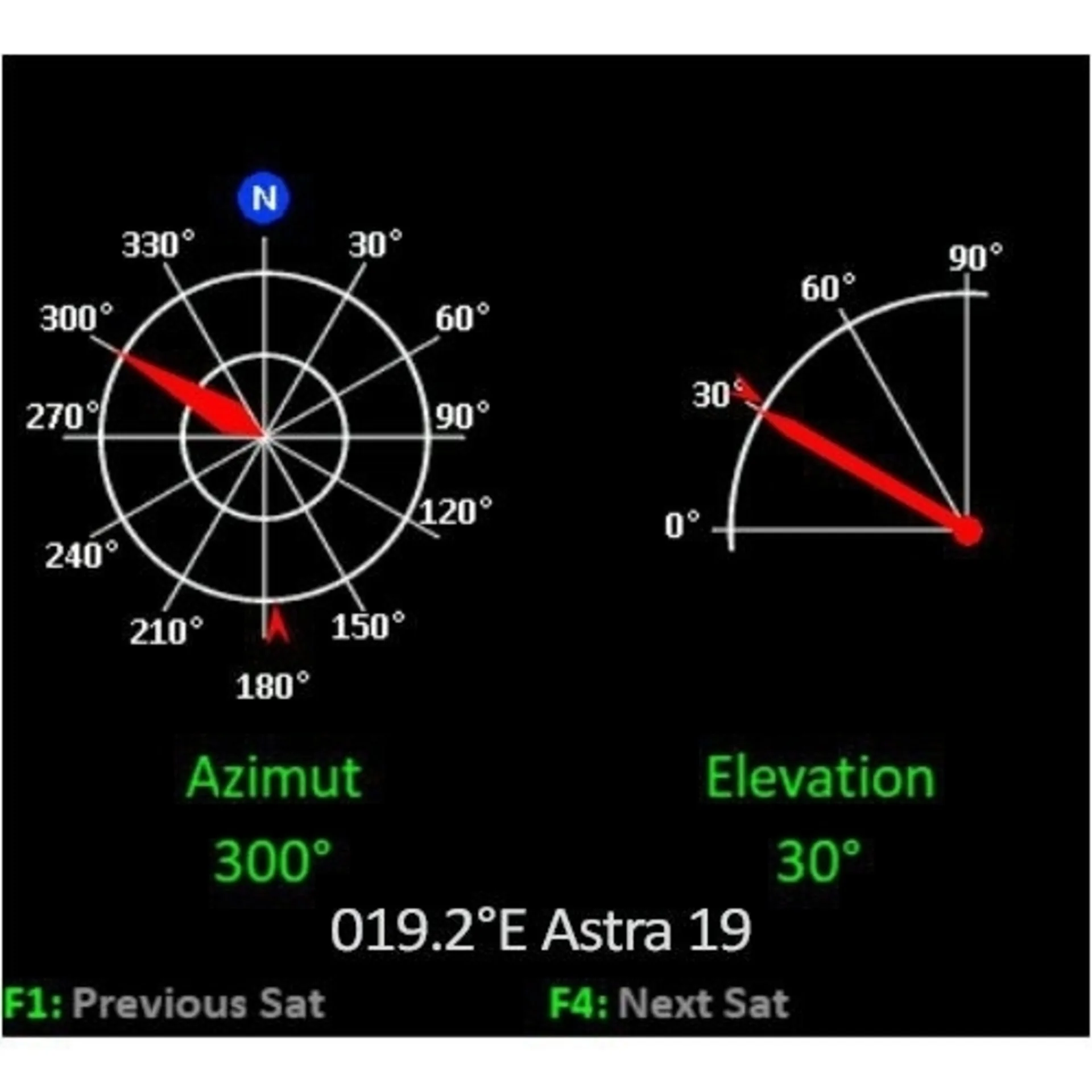

Die Winkelberechnung hilft Ihnen den vertikalen und horizontalen Winkel der Antenne zu ermitteln, denn je nach Standort ändert sich die Elevation und der Azimut. Geben Sie einfach die Daten des Standorts ein und das Messgerät errechnet schnell die passenden Winkeleinstellungen für den Spiegel. Somit lässt sich der gewünschte Satellit schneller finden.

Die integrierte Kompass-Funktion erleichtert Ihnen die Berechnung des Winkels. Wird das Messgerät gedreht oder geneigt, wird automatisch der aktuelle Winkel auf dem Display angezeigt. Alternativ kann auch der ausgewählte Satellit grafisch dargestellt werden, um schnell die korrekte Position zu ermitteln.

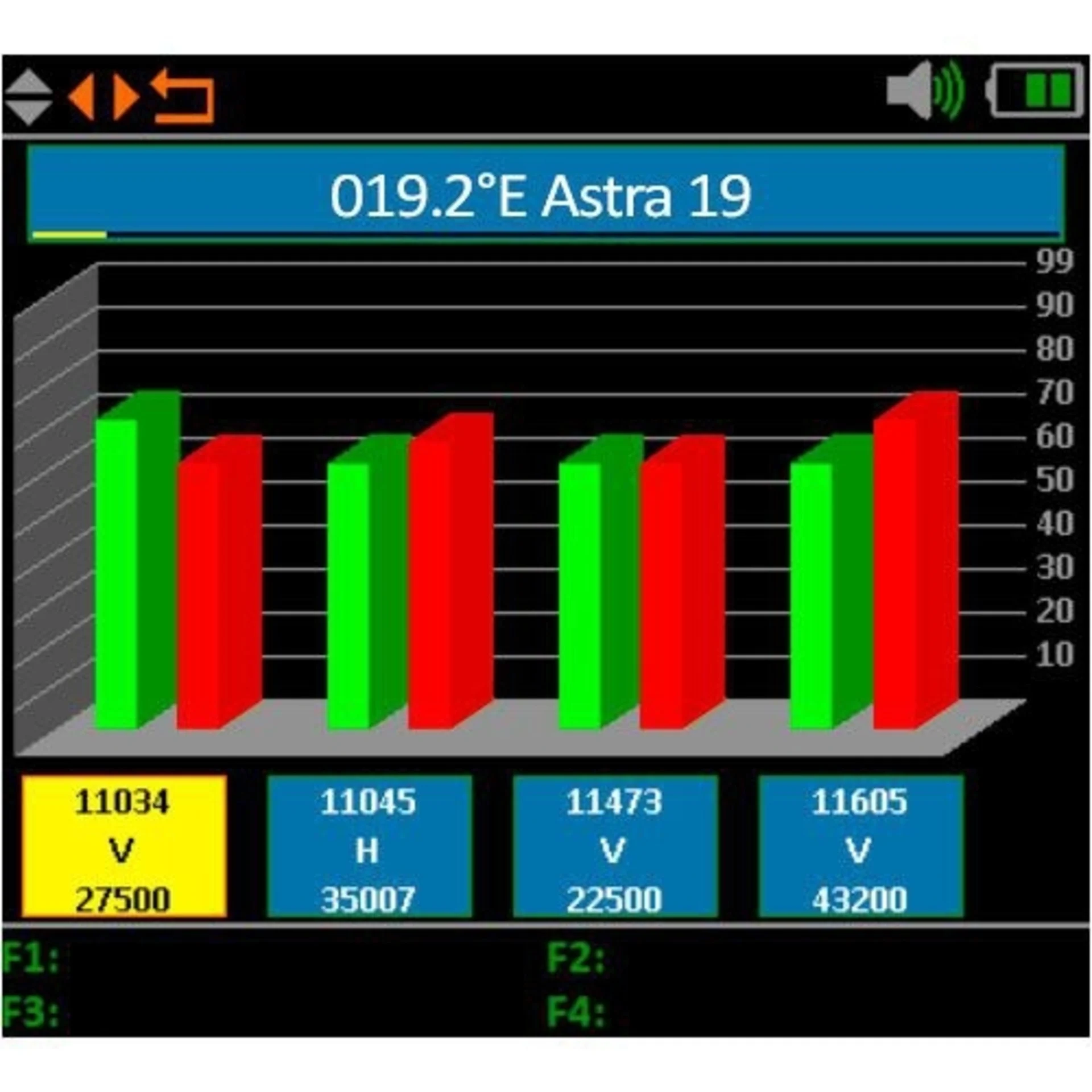

Die Transponderkontrolle ist eine Funktion, um gleichzeitig die Signalstärke und -qualität von mehreren Transpondern zu beurteilen. Dies ist hilfreich bei der Einmessung von Quattro LNBs. Die Transponder können beliebig ausgewählt und durchgeschaltet werden. Das Satellitensignal wird hierbei permanent aktualisiert.

Allgemein

• Messung von DVB-S / -S2 / -T / -T2 / -C / -C2 / Analog-TV
• 2,7 Zoll (6,9 cm) LCD Farb Display (400 x 360 Pixel)
• Optische und akkustische Signalanzeige
• Akku: Li-Ion (7.4 V / 1400 mA/h) bis zu 3 Std. Betrieb
• Schnellaufladung des Akkus in ca. 3 Stunden
• Langer Standby-Betrieb und geringer Stromverbrauch
• Einfache Bearbeitung der Grundeinstellungen
• Mini-USB-Anschluss für Stromversorgung und Firmware-Updates
• Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
• Reset-Taste

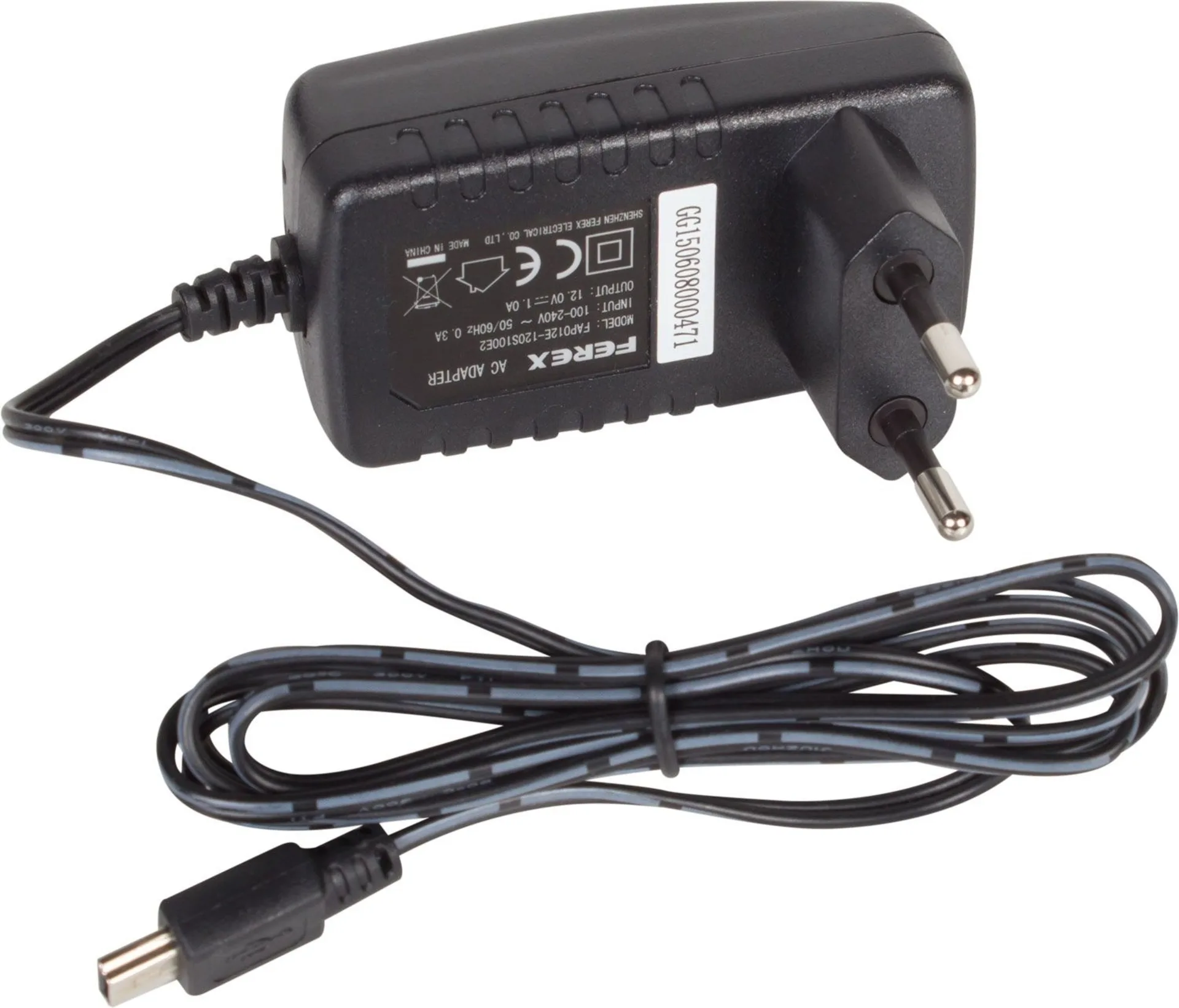

• Spannungsversorgung: AC 100-240 V / DC 12 V, 1 A

DVB-S / S2

• Frequenzbereich: 950 ~ 2150 MHz
• Pegelbereich: 35 ~ 100 dBµV
• LNB-Spannung: 13/18 V, max. 400 mA
• LNB-Kurzschluss-Anzeige und -Schutz
• Anzeigen: Power, VBER (DVB-T), LBER (DVB-T2) SNR, CBER, Signalstärke / -qualität
• DiSEqC 1.0 / 1.1 / 1.2 / USALS / Auto-DiSEqC-Funktion
• Unicable I & II (EN 50494 / EN 50607)
• Spektrumanalyse und Transponder-Erkennung
• Winkelberechnung von Azimut und Elevation

DVB-T / -T2 / -C / -C2 / Analog TV

• Frequenzbereich: 42 MHz ~ 1005 MHz
• Pegelbereich: 30 ~ 100 dBµV
• DVB-T Anz.: PWR, VBER, LBER, SNR, CBER
• DVB-C Anz.: CBER, PER, LBER, SNR, Symbolrate
• Scope-Anzeige / Tilt-Anzeige / Spektrumanalyse
• Automatische und manuelle Programmsuche
