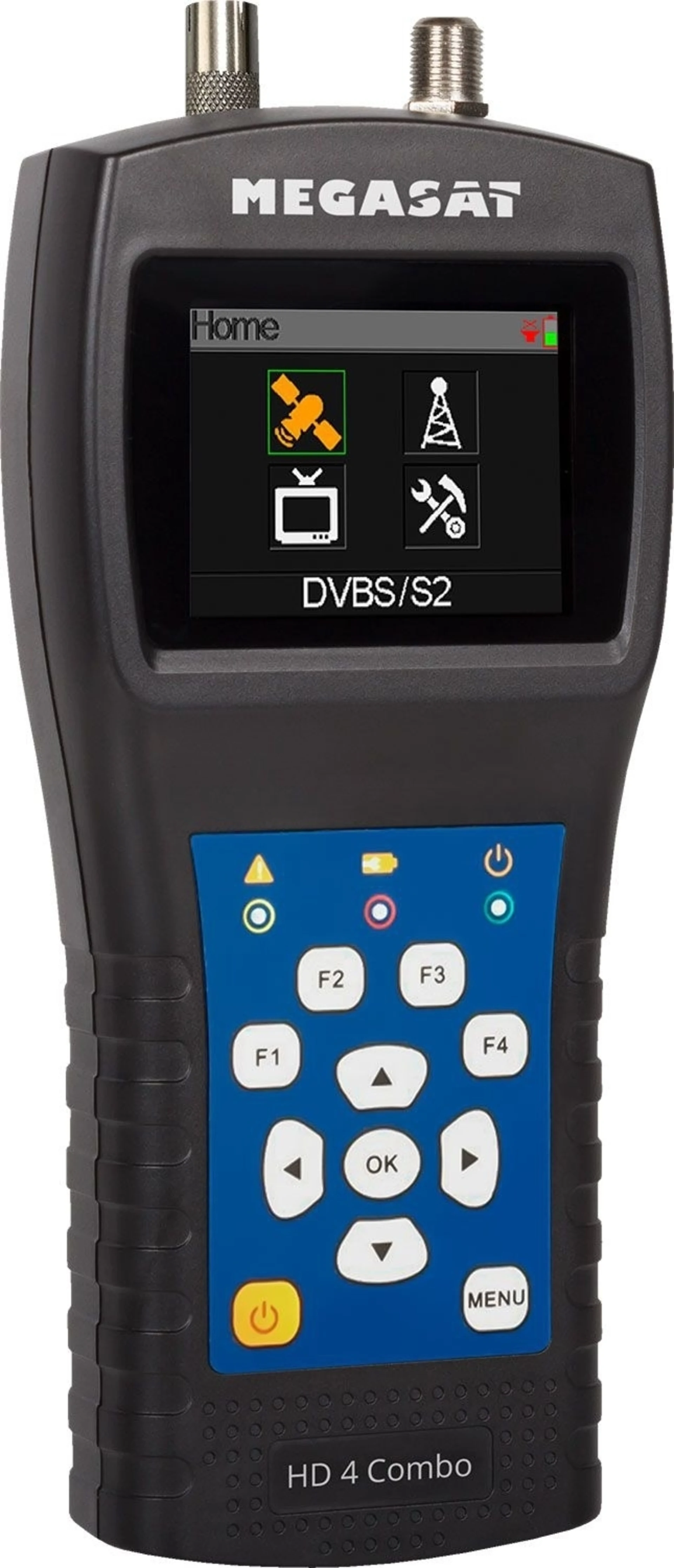

Das HD 4 Combo ist ein handliches Messgerät und bestens für eine schnelle und genaue Satellitensuche geeignet. Möglich ist die Messung von DVB-S/-S2, DVB-T/-T2 und DVB-C/-C2-Signalen. Das eingebaute LCD Display bietet eine Bildschirmdiagonale von 2,4 Zoll (6 cm). Die Bedienung ist mit der übersichtlichen und klar strukturierten Bildschirmoberfläche ein Kinderspiel. In der Live-Messung werden alle wichtigen Informationen angezeigt und bei Bedarf kann der Signalpegel und die -qualität vergrößert dargestellt werden. Mit der Transponderkontrolle haben Sie die Möglichkeit verschiedene Ebenen gleichzeitig zu beurteilen. Dies ist hilfreich bei der Einmessung von Quattro LNBs.

Um das Signal der Sat-Anlage zu beurteilen und evtl. Empfangsfehler zu analysieren, nutzen Sie die in nahezu Echtzeit laufende Spektrumanalyse. Durch die ständig aktualisierte Darstellung des Diagramms wird bei Bewegung des Spiegels das Spektrum sofort verändert. Der DiSEqC-Monitor gibt Ihnen die Möglichkeit Schaltbefehle des Receivers oder Fernsehers zu überprüfen um Fehler am Gerät oder der Anlage zu lokalisieren. Verbinden Sie einfach den LNB-Ausgang des Receiver/TVs mit dem LNB Eingang am Messgerät. Anschließend können Sie die DiSEqC- sowie Unicable-Befehle und -Schaltungen am Messgerät überprüfen.

Technische Daten

Allgemein:

• Messung von DVB-S /-S2 / -T / -T2 / -C / -C2
• 2,4 Zoll (6,0 cm) Display
• Optische und akkustische Signalpegelanzeige
• Mini-USB-Anschluss für Firmware-Updates
• Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
• Reset-Taste
• Stromversorgung: AC 100-240 V, DC 12 V, 1 A
• Li-Ion-Akku (7.4 V / 1400 mA/h)

DVB-S/S2:

• Frequenzbereich: 950 – 2150 MHz
• Pegelbereich: 30 ~ 90 dBµV
• LNB-Spannung: 13/18 V, max. 500 mA
• LNB-Kurzschluss-Anzeige und -Schutz
• Anzeigen: PWR / C/N / MER / BER /
• Signalstärke und -qualität
• DiSEqC 1.0 / 1.1 / 1.2 / USALS
• Auto-DiSEqC-Funktion
• Unicable I & II (EN 50494 / EN 50607)
• Spektrumanalyse
• Winkelberechnung von Azimut und Elevation

DVB-T/T2:

• Frequenzbereich: 44 – 870 MHz
• Pegelbereich: 30 ~ 100 dBµV
• Anzeigen: PWR, VBER, LBER, SNR, CBER
• Scope-Anzeige
• Automatische und manuelle Programmsuche

DVB-C/C2:

• Frequenzbereich: 44 – 870 MHz
• Pegelbereich: 30 ~ 100 dBµV
• Anzeigen: CBER, PER, LBER, SNR, Symbolrate
• Tilt-Anzeige
• Automatische und manuelle Programmsuche

Anschlüsse:

• 1x Mini-USB
• 1x RF-Anschluss
• 1x DC 12 Volt Eingang
• 1x F-Anschluss

Abmessungen:

• Breite 80 mm
• Höhe 177 mm
• Tiefe 34 mm
• Gewicht (netto) 240 g

Lieferumfang:

• Satmessgerät HD 4 Combo
• 230 Volt Netzteil
• 12 Volt KFZ-Ladeadapter
• Schutzhülle inkl. Tragegurt
• F-Koaxialadapter
• Bedienungsanleitung
