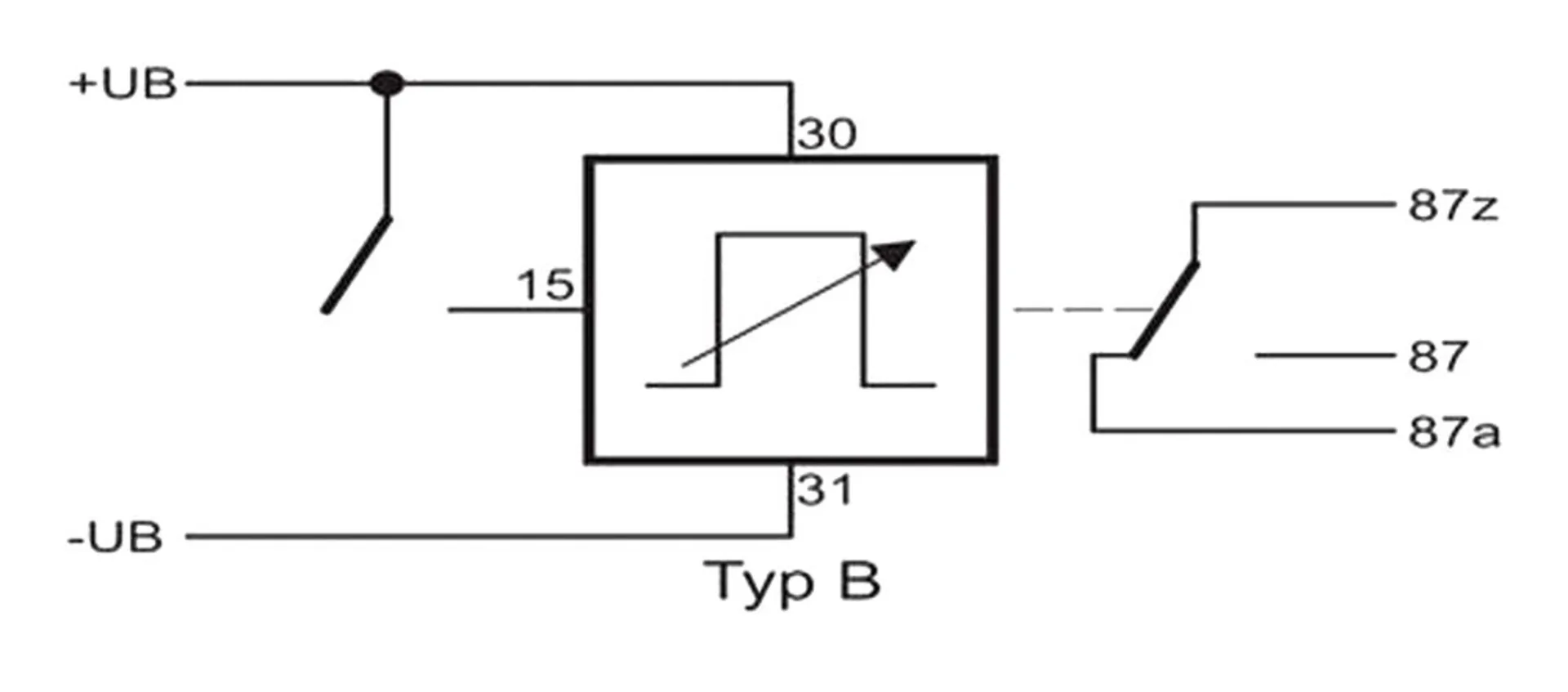

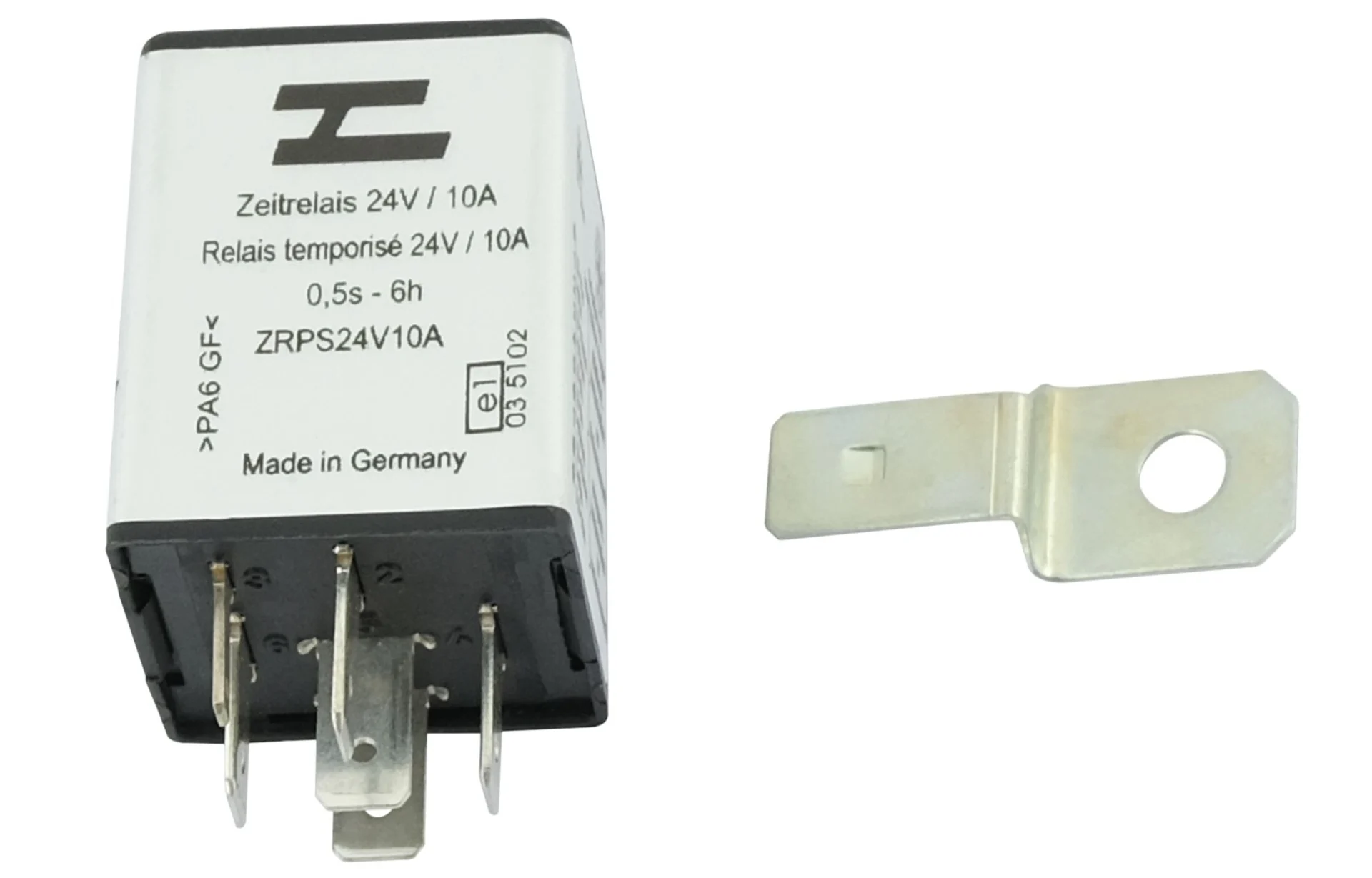

Forme de relais : relais temporisé Forme de relais : relais temporisé Fonction de commutation : inverseur / contact à ouverture Fonction de commutation : contact à fermeture Tension : 24 V Tension : 24 V Puissance du contact de travail : 10 ampères Puissance du contact de travail : 10 Ampère Puissance contact de repos : 10 Ampère Puissance contact de repos : 0 Ampère Puissance maximale : 10 Ampère Support : oui Support : oui Résistance parallèle : non Résistance parallèle : non Diode d'extinction : Non Diode d'extinction : Non Fusible : non Fusible : non Raccord 30 latéral : non Raccord 30 latéral : non Courant continu : oui Courant continu : oui Etanche : non Etanche : non Information supplémentaire : multifonctionnel : Temporisation à l'enclenchement ou au déclenchement réglable avec un potentiomètre et un interrupteur de 0,5 seconde à 6 heures / type B / IP 54/ avec support 2=87z, 3=30, 4=15, 5=87a, 6=31, 8=87 En cas de temporisation au déclenchement, le temps réglé est valable à partir de l'interruption du signal de commande (signal continu ou impulsion). Par exemple, si le temps réglé est de 20 s et que l'impulsion dure 5 s, le temps total est de 25 s. En cas de temporisation à l'enclenchement, l'impulsion de commande doit être présente en permanence ! La commutation se fait de 87z à 87. Information supplémentaire : délai de retombée réglable avec un potentiomètre et un interrupteur de 0,5 à 4000 secondes, type D / IP 54/ avec support En cas de délai de retombée, le temps réglé est valable à partir de l'interruption du signal de commande (signal continu ou impulsion). Par exemple, si le temps réglé est de 20 sec et que l'impulsion dure 5 sec, le temps total est de 25 sec.
