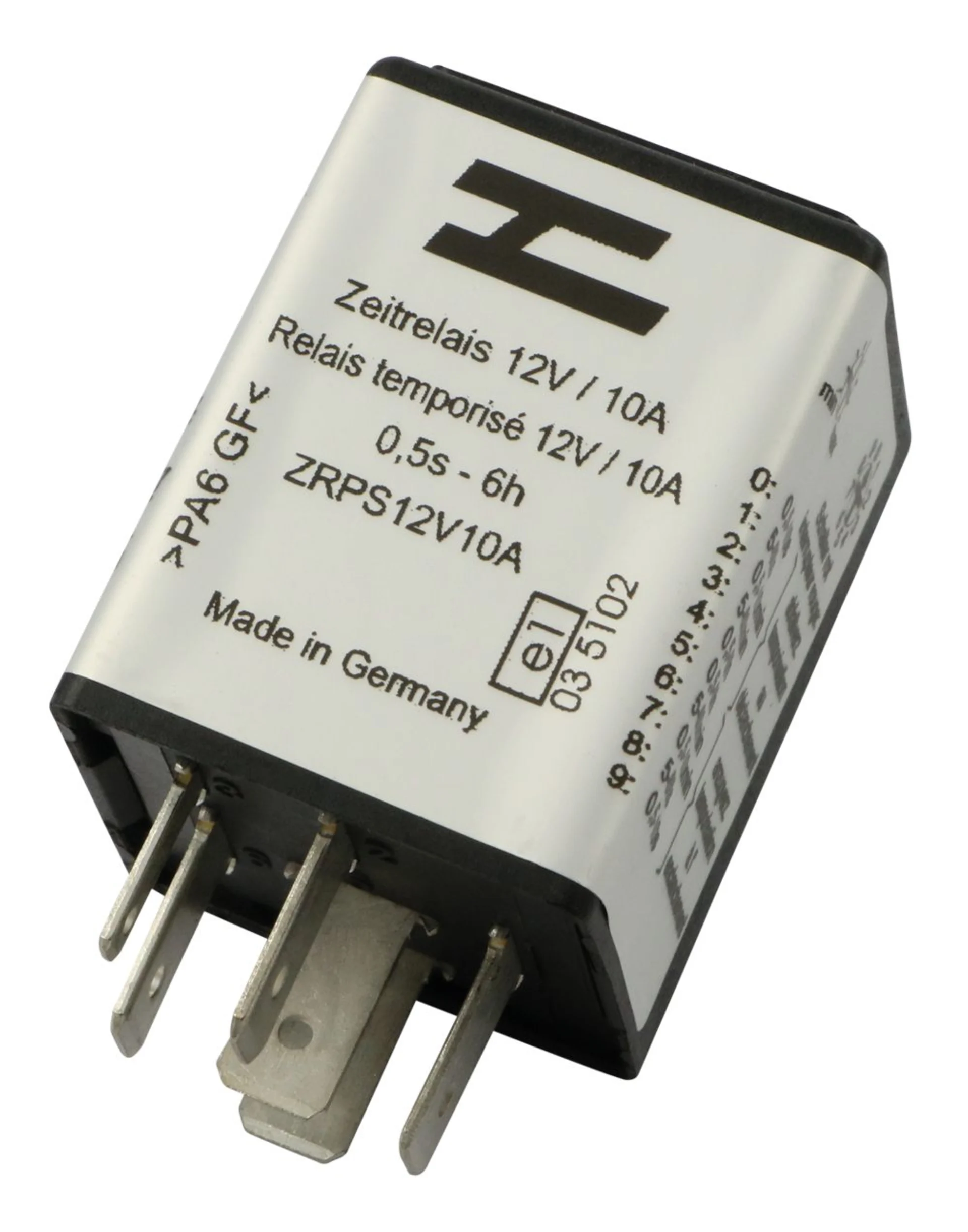

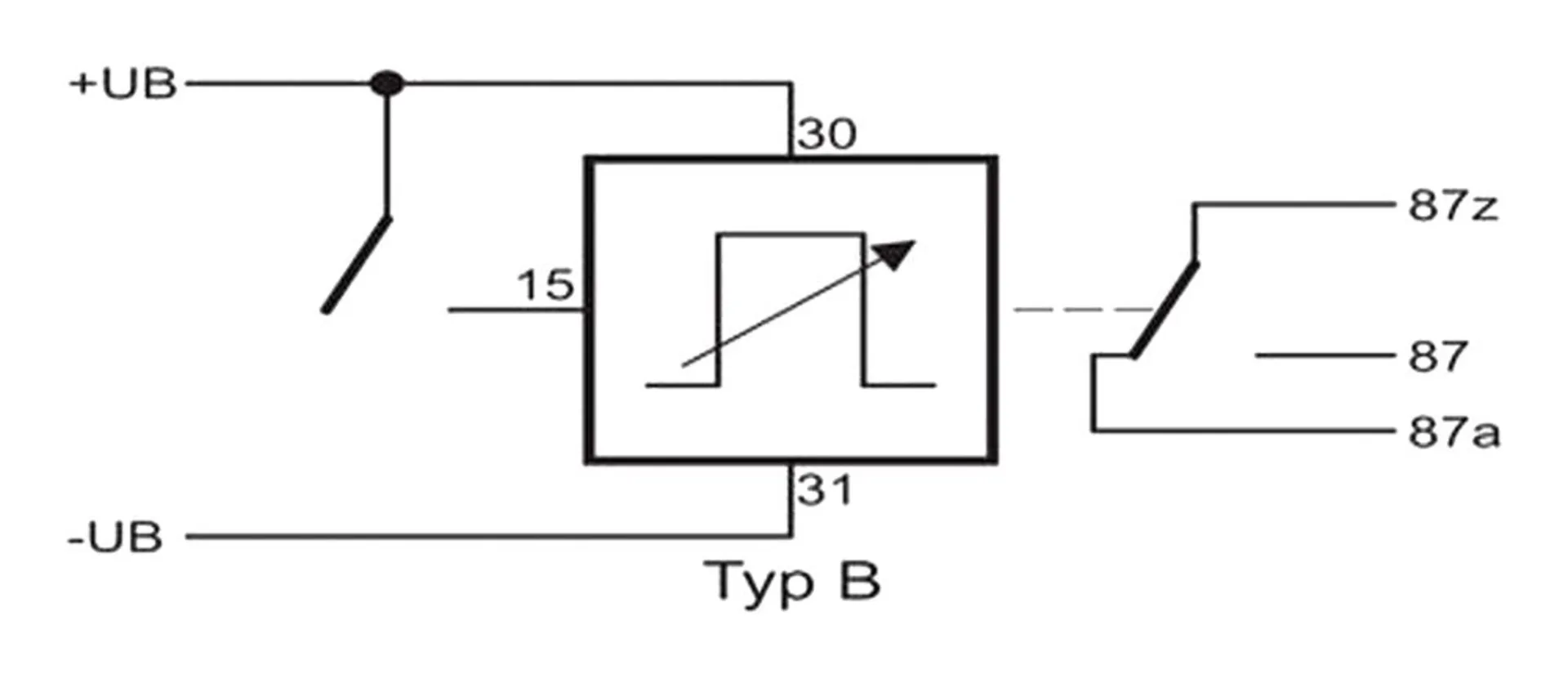

Forme de relais : relais temporisé Fonction de commutation : inverseur / contact à ouverture Tension : 12 V Puissance contact de travail : 10 ampères Puissance contact de repos : 10 ampères Support : oui Résistance parallèle : non Diode d'extinction : Non Fusible : non Raccord 30 latéral : non Courant permanent : oui Etanche : non Informations supplémentaires : multifonctionnel : Temporisation à l'enclenchement ou au déclenchement réglable avec un potentiomètre et un interrupteur de 0,5 seconde à 6 heures / type B / IP 54/ avec support 2=87z, 3=30, 4=15, 5=87a, 6=31, 8=87 En cas de temporisation au déclenchement, le temps réglé s'applique à partir de l'interruption du signal de commande (signal continu ou impulsion). Par exemple, si le temps réglé est de 20 s et que l'impulsion dure 5 s, le temps total est de 25 s. En cas de temporisation à l'enclenchement, l'impulsion de commande doit être présente en permanence ! Le circuit se fait de 87z à 87.
Télécharger la fiche technique 1
Télécharger la fiche technique 2
