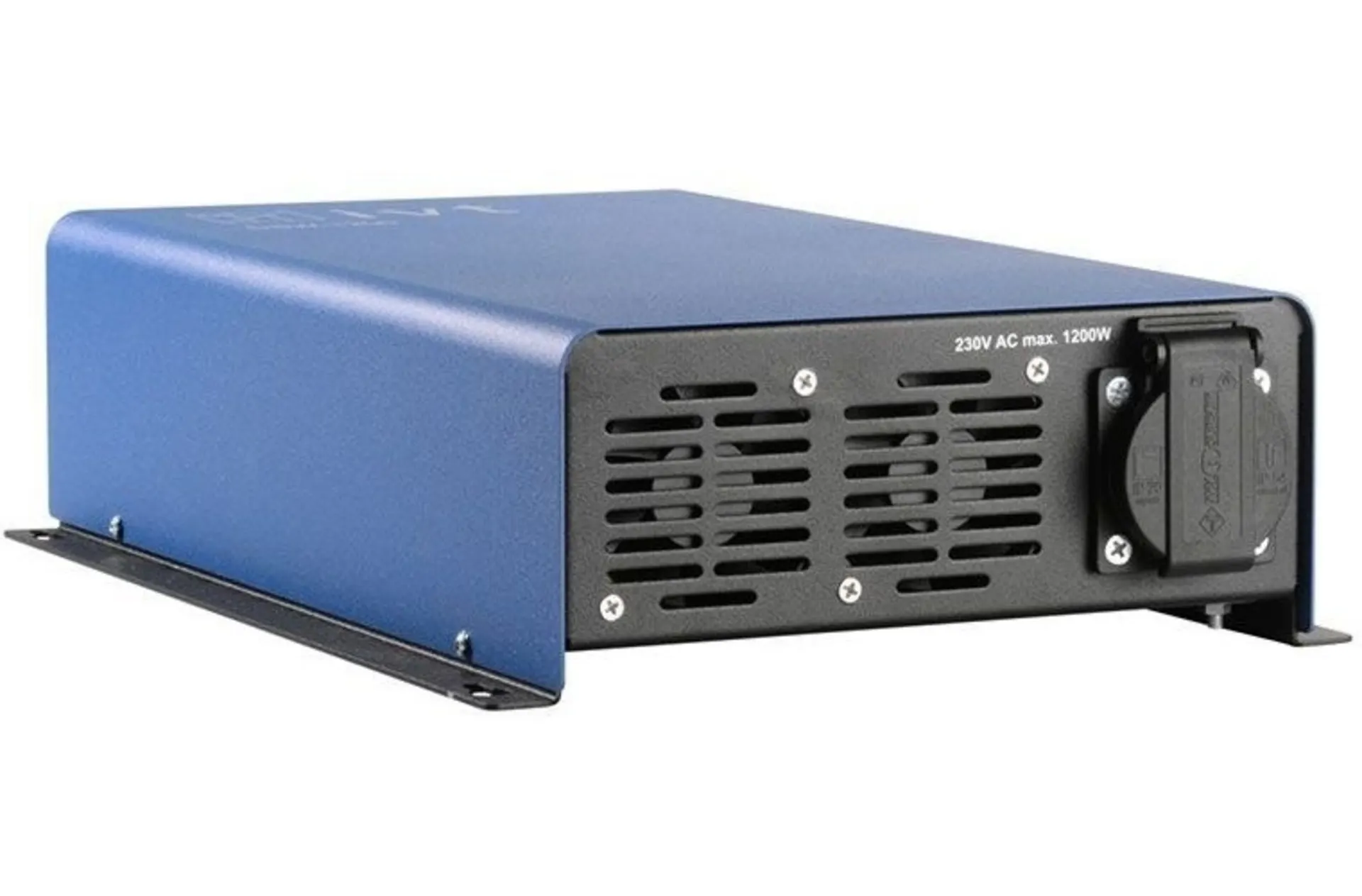

Le convertisseur numérique sinusoïdal de haute qualité IVT DSW-1200, 12 V, 1200 W convertit de manière fiable et précise une tension continue de 12 V en une véritable tension alternative sinusoïdale de 230 V/50 Hz. Indépendamment du réseau électrique public, même les consommateurs sensibles comme les outils électroniques, les chargeurs, les machines à café, les ordinateurs portables ou les téléviseurs peuvent être alimentés en toute sécurité et sans problème.

La fonction Power-Start ainsi que la puissance de sortie de pointe élevée de 2400 W aident à faire fonctionner sans problème les consommateurs critiques avec un courant de démarrage élevé comme les compresseurs, les pompes, les climatiseurs et les réfrigérateurs. De nombreuses fonctions de sécurité, comme l'isolation galvanique, la protection contre les courts-circuits, l'inversion de polarité, les surcharges, les surtensions, la surchauffe et la décharge profonde dynamique, permettent une utilisation professionnelle.

Grâce aux fonctions d'économie d'énergie (Sleep, Standby), la consommation d'énergie de l'onduleur peut être réduite au minimum. Grâce à l'homologation E, le montage fixe dans les véhicules est autorisé.

Détails

• Véritable tension alternative sinusoïdale 230 V/50 Hz
• Puissance de sortie de pointe élevée 2400 W
• Séparation galvanique
• Fonction de veille et de mise en veille
• Protection dynamique contre la décharge profonde
• Fonction de démarrage de la puissance
• Ventilateur contrôlé par la puissance et la température
• Coupure en cas de surtension
• Prises de sortie spécifiques au pays sur demande

Caractéristiques techniques
Entrée:

• Tension nominale 12 V
• Plage de tension DC 11 - 16 V
• Courant d'entrée nominal 100 A
• Courant d'entrée max. 124 A
• Tension de protection contre la décharge profonde, marche à vide 10,5 V
• Tension de protection contre la décharge profonde, puissance nominale 9,5 V
• Tension de protection contre la décharge profonde, réglable* 9 - 12 V
• Préavis
• Coupure de protection contre la décharge profonde 1 V au-dessus de
• Tension de coupure
• Tension de réenclenchement 12,5 V
• Coupure en cas de surtension 16 V
• Puissance absorbée nominale, marche à vide 6 W
• Puissance absorbée nominale, en veille 0,4 W

Sortie:

• Tension de sortie AC (± 2 %) 230 Veff
• Fréquence (± 1 %) 50 Hz
• Forme du signal Sinus
• Courant de sortie permanent 5,2 Aeff
• Puissance de sortie continue 1200 VA
• Puissance de sortie de pointe (max. 2 s) 2400 VA
• Facteur de puissance cos phi > 0,8
• Rendement nominal de 90
• Activation du mode veille, puissance de sortie < 80 VA

Généralités:

• Raccordement d'entrée bornes à vis
• Raccordement de sortie Prise de courant avec contact de protection
• Convient aux prises de type F, C
• Connexion de sortie USB (type A) 5 V/500 mA DC
• Plage de température (66% de la puissance nominale)
• Plage de température (100 % de la puissance nominale) -25 °C à +60 °C
• -25 °C à +40 °C
• Fonction de mise en veille activable
• Fonction de veille activable
• Séparation galvanique (entrée/sortie) oui
• Fonction de démarrage de l'alimentation oui
• Homologation E oui
• Possibilité de commande à distance oui
• Refroidissement par ventilateur oui

*uniquement avec la télécommande FB-04, FB-05 ou la Webbox

Electronique contrôlée par microprocesseur
Un microprocesseur constitue le cœur de l'onduleur. Cette centrale de commande permet de surveiller les principaux paramètres de l'électronique, comme la tension d'entrée et la fréquence. Cela permet de garantir la stabilité constante de la tension de sortie.

Puissance continue 1200 W - puissance de sortie de pointe 2400 W
Le démarrage ne se fait pas toujours en douceur, surtout pour les consommateurs qui ont besoin d'un courant d'appel élevé. C'est pour cette raison que tous les onduleurs DSW sont conçus de manière à pouvoir fournir le double de la puissance de sortie continue pendant une courte durée.

Fonction Power-Start pour les consommateurs nécessitant un courant d'appel élevé
Tous les onduleurs DSW sont équipés de série d'une fonction Power-Start. Lors de la mise en marche du consommateur, le courant d'appel peut atteindre brièvement 5 à 10 fois le courant nominal indiqué. La fonction Power-Start tente de compenser ce phénomène en effectuant brièvement jusqu'à 5 essais de démarrage successifs à la puissance de sortie maximale.

Homologation E: convient pour une installation fixe dans les véhicules
Les onduleurs Digital Sinus répondent aux exigences légales du règlement ECE et possèdent donc la certification E. Ils conviennent pour une installation fixe dans tous les véhicules homologués pour la route, qu'il s'agisse de voitures, de véhicules utilitaires ou d'autres véhicules avec une tension de bord de 12 V.

Séparation galvanique des étages d'entrée et de sortie
Grâce à la séparation galvanique, il n'y a pas de connexion électriquement conductrice entre les circuits d'entrée et de sortie. C'est pourquoi, même pour une utilisation commerciale, aucun dispositif supplémentaire de protection des personnes (disjoncteur FI ou DI) n'est nécessaire lorsqu'un seul consommateur de 230 V est raccordé.

Fonctions de protection étendues
Les onduleurs IVT offrent une protection contre l'inversion de polarité et la surtension à l'entrée ainsi que contre les courts-circuits et les surcharges à la sortie. En cas de surchauffe, un arrêt automatique a lieu.

Protection dynamique contre la décharge profonde
D'une part, la protection dynamique contre la décharge profonde veille à ce que la batterie soit protégée contre la décharge profonde, d'autre part, elle autorise également des charges avec un courant d'appel élevé, car le seuil d'arrêt est brièvement abaissé. Avec les télécommandes FB-04, FB-05 et la Webbox-LCD disponibles en option, il est également possible de personnaliser la protection contre la décharge profonde.

Il est possible de choisir une tension entre 9 V et 12 V (pour les modèles 12 V) ou 18 V et 24 V (pour les modèles 24 V). Si la valeur limite définie est atteinte, l'onduleur le signale d'abord en faisant clignoter la LED d'entrée. Ensuite, la sortie de charge de l'onduleur s'éteint automatiquement. Ce n'est que lorsque la batterie a atteint la tension de remise en marche nécessaire que la sortie de charge redevient active.

Fonctions d'économie d'énergie activables : Standby, Sleep

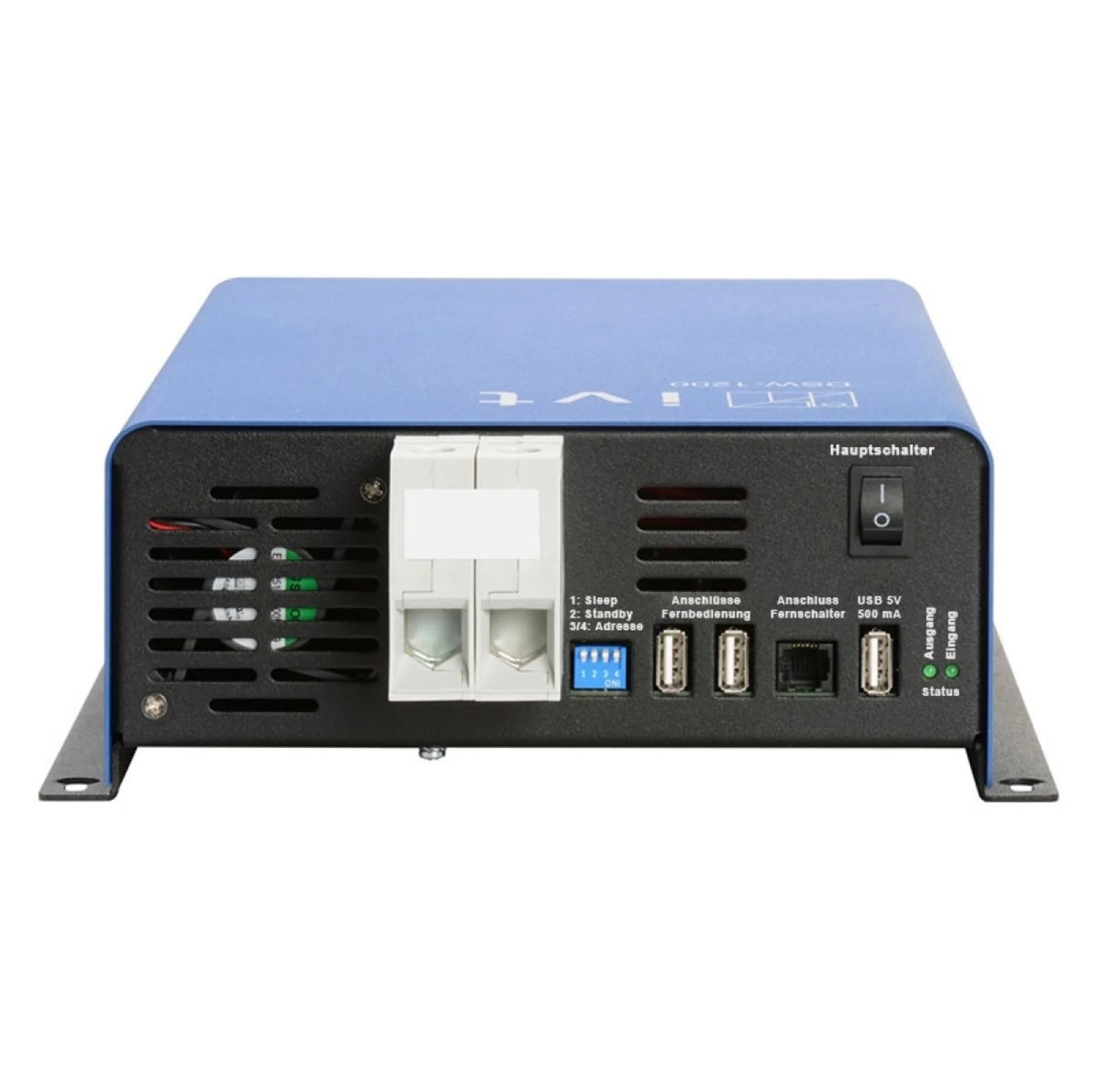

Fonction de veille : si l'on n'a pas besoin de l'onduleur en permanence, la fonction de veille activable permet de réduire la consommation propre de l'onduleur d'environ 90%. Pour cela, il suffit d'actionner le commutateur DIP 2 (voir image) directement sur l'appareil. L'appareil vérifie alors toutes les 10 secondes environ si une charge est présente. Si l'onduleur détecte une charge supérieure au niveau de veille, il active la sortie 230 V AC et se trouve donc à nouveau en mode de fonctionnement normal.

Fonction Sleep : tous les onduleurs de la série DSW sont également équipés d'une fonction Sleep. Si la sortie de charge n'est pas utilisée pendant plus de 10 minutes, l'onduleur s'éteint automatiquement et ne consomme plus de courant. La remise en marche se fait en éteignant et en allumant l'interrupteur principal directement sur l'appareil ou dans des endroits difficiles d'accès à l'aide de l'interrupteur à distance FS-01, FS-02. La fonction Sleep peut être activée ou désactivée avec le commutateur DIP 1 (voir image) directement sur l'appareil. Une décharge inutile de la batterie est ainsi évitée.

Sortie sûre - 230 V

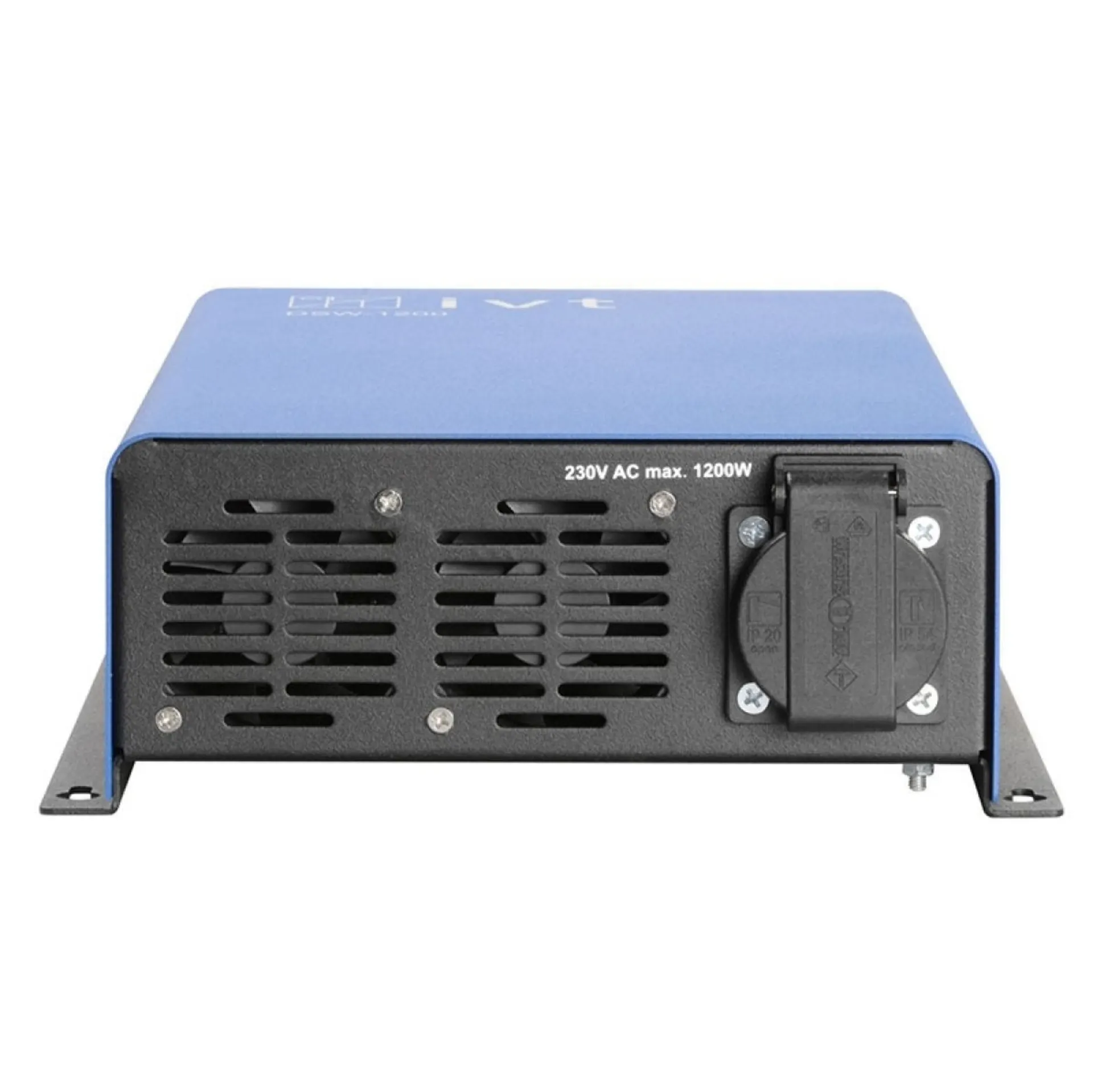

Type de prise : F, C Tous les onduleurs numériques Sinus sont équipés en série d'une prise de courant de sécurité de 230 V, adaptée aux types de prises C (prise européenne) et F (prise Schuko).

Port USB 5 V de série
Tous les onduleurs DSW disposent d'un port USB 5 V pour alimenter les appareils externes appropriés comme les téléphones portables, les tablettes, les caméras ou les appareils de navigation.

Ventilateurs contrôlés en fonction de la puissance et de la température
Les ventilateurs contrôlés en fonction de la puissance et de la température minimisent le bruit de l'onduleur en ne les activant que lorsque c'est nécessaire.

Légers et puissants
Les onduleurs DSW se distinguent par leur faible poids. Les onduleurs traditionnels sont souvent équipés de grands transformateurs circulaires. Cela signifie qu'ils sont lourds et peu maniables. En revanche, les onduleurs IVT contrôlés par microprocesseur fonctionnent de manière numérique grâce à une technologie innovante : les grands composants lourds sont supprimés et remplacés par des composants petits et puissants.

Boîtier métallique massif
L'intérieur précieux de l'onduleur est protégé par un boîtier métallique massif et stable. Grâce au rail de montage, l'onduleur peut être fixé partout de manière stable.

Interrupteur à distance marche/arrêt : disponible en tant qu'accessoire
Les onduleurs sont souvent installés à des endroits qui seront difficiles d'accès lors de leur utilisation ultérieure. Les interrupteurs à distance FS-01 (version en saillie) et FS-02 (version encastrée) permettent d'allumer et d'éteindre tous les onduleurs DSW à un endroit approprié. L'interrupteur à distance remplace alors l'interrupteur principal sur l'onduleur.

Télécommande : contrôle et surveillance individuels de 4 appareils maximum
Avec les télécommandes optionnelles FB-04 (câblée), FB-05 (base radio) ainsi que la Webbox-LCD (fonctionnement dans un réseau informatique existant), il est possible d'adapter individuellement la protection contre la décharge profonde. Pour les modèles 12 V, il est possible de choisir une tension entre 9 V et 12 V, pour les modèles 24 V une tension entre 18 V et 24 V. Les télécommandes ainsi que l'écran LCD de la Webbox offrent également l'avantage de pouvoir contrôler et surveiller individuellement jusqu'à 4 appareils (onduleurs de la série IVT DSW, contrôleurs solaires de la série MPPTplus+).

Kits de câbles de connexion adaptés
Pour un fonctionnement sûr et sans problème des onduleurs DSW, nous te recommandons d'utiliser les câbles de connexion originaux IVT. Ceux-ci sont parfaitement adaptés à l'onduleur en question en termes de section de conducteur et de longueur de câble. Le traitement de haute qualité de nos câbles de connexion garantit une durée de vie particulièrement longue, même en cas de forte sollicitation. Le kit de câbles est déjà pré-confectionné avec des anneaux et des embouts adaptés pour le raccordement à la batterie et à l'onduleur. Tous les câbles de connexion originaux IVT sont livrés avec un porte-fusible et un fusible de 200 A.

Remarque sur la sécurité pour le secteur professionnel : en cas de connexion d'une prise multiple et d'utilisation simultanée de plusieurs consommateurs 230 V, les associations professionnelles prescrivent que chaque consommateur supplémentaire doit être protégé par un disjoncteur FI ou DI séparé.

Contenu de la livraison
Onduleur sinusoïdal numérique IVT DSW-1200, 12 V Manuel d'utilisation DE, EN, FR, NL Câbles de connexion à commander séparément.
